PRD-LR3 三槽冷热冲击试验箱
冷热冲击试验机，用来测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，藉以在最短时间内试验其热胀冷缩所引起的化学变化或物理伤害。适用的对象包括汽车电子/部件、LED/LCD/PDP显示照明、新能源/电子元件/电器、塑胶/橡胶/薄膜、科研/质检/院校/医疗器材、PCB/FPC/HDI/MPCB/IC等行业领域等材料，可作为其产品品质验证或改进的依据和参考。
产品特点
※ 三箱式设备区分为：高温区、低温区、测试区三部分，测试产品置于测试区，冲击时高温区或低温区的温度冲入测试区进行冲击，测试产品为静态式。
※ 采用触控式图控操作接口，操作简易。
※ 冲击方式应用风路切换方式将温度导入测试区，做冷热冲击测试。
※ 高温冲击或低温冲击时，最大时间可达999H，最大循环周期可达9999次。
※ 系统可作自动循环衙擎或手动选择性冲击并可设定三区冲击及冷冲热冲启始。
※ 冷却采二元冷冻系统，降温效果快速，冷却方式为水冷式。
※ 三箱可以试验冲击常温,
※ 高低溫轉換時間: 10秒以內（其他要求商定）
※ 执行满足标准及试验方法: GJB150.5 温度冲击试验;GJB360.7温度冲击试验;GB/2423.22 温度冲击试验
技术规格
型号 | PRD-LR3-49L | PRD-LR3-80L | PRD-LR3-150L | PRD-LR3-250L | PRD-LR3-335L | ||||||||||
内部尺寸WxDxH(cm) | 35×35×40 | 40×40×50 | 60×50×50 | 70×60×60 | 80×60×70 | ||||||||||
外部尺寸WxDxH(cm) | 147x159x172 | 152X169X182 | 170x184X182 | 180x194X192 | 190x194x210 | ||||||||||
实验室温度范围℃ | 150℃~ABC | 150℃~ABC | 150℃~ABC | 150℃~ABC | 150℃~ABC | ||||||||||
A -40 | B -55 | C-65 | A -40 | B -55 | C-65 | A -40 | B -55 | C-65 | A -45 | B -55 | C-65 | A -40 | B -55 | C-65 | |
装机功率KW （不是耗电功率） | 18 | 20 | 22 | 20 | 22 | 24 | 30 | 35 | 38 | 42 | 45 | 48 | 50 | 55 | 60 |
风冷/水冷 | 风冷 | 风冷 | 水冷 | 风冷 | 水冷（考虑水塔安装到室外时水结冰，结冰时设备是不能运行；这种情况可以选择冷水机） | ||||||||||
升温温度 (蓄热区)℃ | 60℃~200℃ | ||||||||||||||
降温温度（蓄冷区)℃ | A:-10℃~ -55℃ B:-10℃~ -70℃ C:-10℃~ -75℃ | ||||||||||||||
升温时间(蓄热区)min | RT~200℃约需≤35min | ||||||||||||||
降温时间(蓄冷区)min | A:+20~ -55℃约需60min B:+20~ -70℃约需≤70min C:+20~ -75℃约需85min | ||||||||||||||
使用环境温度 | 风冷环境温度要求-5~ +28℃ 水冷环境温度要求+5~ +35℃ | ||||||||||||||
重量(大约) | 700Kg | 900Kg | 1200Kg | 1400Kg | 1900Kg | ||||||||||
温度恢复时间 | 5分钟内 | ||||||||||||||
高温暴露30分钟 | |||||||||||||||
低温暴露30分钟 | |||||||||||||||
温度控制精度 | ±0.5℃ | ||||||||||||||
均匀度 | ±2.0℃ | ||||||||||||||
内外部材质 | 钢板静电喷涂表面处理或者SUS 304不锈钢 | ||||||||||||||
内部材质 | SUS 304不锈钢 | ||||||||||||||
保温材质 | 高密度聚氨酯发泡+玻璃棉 | ||||||||||||||

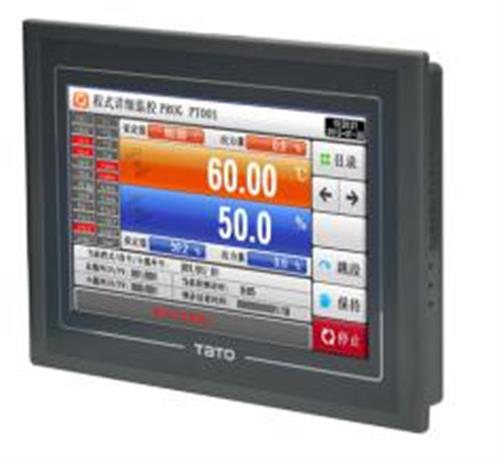

控制系统 | 7寸触摸屏，中英文显示，120组程式、1200段、全部循环99次、部分循环99次，温度0.1%of F.S±1digit 湿度：0.1%of F.S±1digit, 温度pt-100,湿度：pt-100or 5V DCV 通讯USB或RS485（其他通讯协商） | ||||||||||||||
制冷剂 | R404/R23(环保冷媒) | ||||||||||||||
冷却系统 | 半密闭式双段压缩机(水冷式)／全密闭式双段压缩机(风冷式) | ||||||||||||||
安全保护装置 | 1.压缩机超压、过热、过流保护；2冷媒高压保护开关；3.故障报警系统；4.蓄热高温蓄冷低温保护；5.电子警报器； 6.缺水报警保护（水冷）；7.无熔丝开关；8.电源相序保护；9.试验箱温度保护 | ||||||||||||||
标准配件 | 隔热玻璃观窗1个、样品架两片、测线孔直径50mm*1、电源线、说明书 | ||||||||||||||
电源 | AC380V 50HZ 三相四线+地线 | ||||||||||||||
控制器 | 韩国TECH三元 /台通TATO | ||||||||||||||
压缩机 | 法国比泽尔BITZER压缩机/法国泰康TECUMSEH压缩机/德国GEA博客压缩机 | ||||||||||||||
